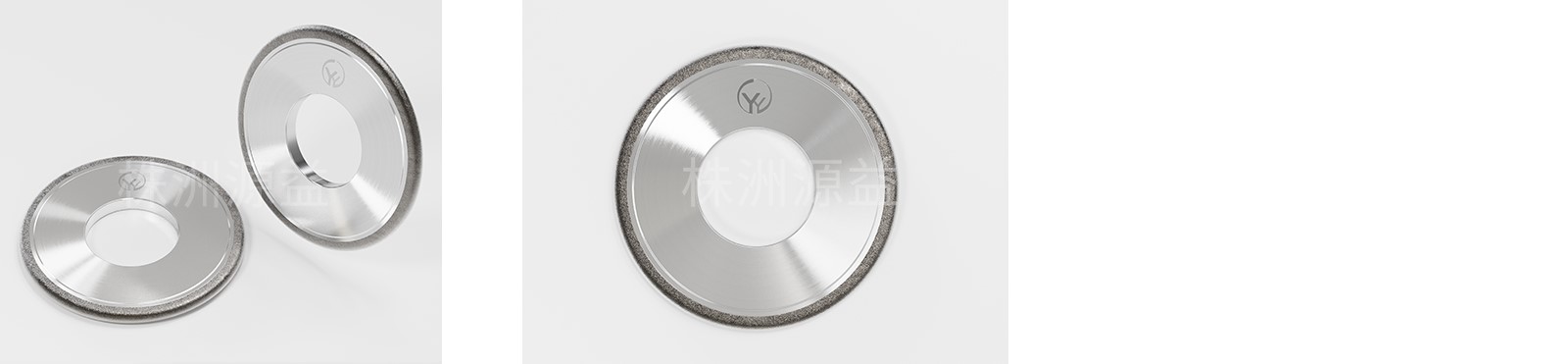

刀具成型單斜砂輪

產品介紹：品類齊全、支持定制加工，異形非標，研磨效率佳，把持力強，耐磨損，無需修整。磨削工件精度高，磨損消耗少，任何復雜形狀或極小砂輪均可制造，基體可再利用。應用領域：廣泛應用于鏡片、玻璃、寶石等。

立即咨詢

品牌名稱	源益
產地	湖南株洲
基體材質	45號鋼
材質	（SD）金剛石/（CBN）立方氮化硼
冷卻方式	干磨\濕磨
適應磨床	平面磨，外圓磨、內孔磨
砂輪特點	波刃銑刀研磨砂輪用于加工波刃銑刀（粗皮銑刀）的成型磨削，快速去除余量。尺寸精準；效率高；耐用度高；
應用	使用于數控五軸機上，常見的數控五軸磨床有瓦爾特、安卡、鼎維、艾卡森、戴杰等。電鍍波刃銑刀研磨砂輪的規格成波浪形，由波峰及波谷形成的圖形，用于磨削波刃銑刀，也叫粗皮銑刀，具有較大的去除率，形狀保持性好。粗皮銑刀又叫波刃銑刀，用于工件表面的粗加工，根據波刃的齒型大小，可分為粗齒、中齒、細齒三大類，齒型大小不一樣，因此所配型的砂輪尺寸也不一樣，其加工的參數也不一樣。該類刀具一般情況下允許較大的走刀量，所以工件的開粗是優選。

直徑D	厚度T	內孔H	角度α	砂厚X
75-400	5-50	19.05-203	30°、45°	3--10

源益砂輪旋轉周速表
旋轉周速	鉆石砂輪SDC		氮化硼砂輪CBN
旋轉周速	干磨	濕磨	干磨	濕磨
樹脂砂輪B	700-1300	1300-1800	800-1400	1400-2000
陶瓷砂輪V	1000-1800	1200-3600	1600-2000	1600-4800
電鑄砂輪P	600-1200	1000-1800	600-1200	1000-1800
金屬砂輪M	500-1000	1400-1800	500-1200	1500-2100

為幫助你選擇到合適的砂輪，首次下單時，請您提供以下參數

型緣：1A1、3A1、14A1、1F1、14E1等
品名：樹脂鉆石砂輪、樹脂CBN砂輪、陶瓷鉆石砂輪等
規格尺寸：外徑D、厚度T、內徑H、磨料工作層寬度T、磨料工作層厚度X、粒度#等。
加工及設備：磨床名稱、磨床型號、工件材質、硬度、研磨余量、光潔度要求等
研磨液種類：水性、油性、干磨、合成油、太古油等
研磨方法：外圓磨削、平面磨削、內圓磨削、切槽、切斷等。
特殊非標異型產品，請?zhí)峁﹫D紙或者樣品。

源益砂輪不同結合劑砂輪的區別
結合劑	砂輪特點	應用	符號	壽命	磨削力
電鍍結合劑	研磨效率佳、把持力強、耐磨損，無需修整。磨削工件精度高，磨損消耗少。任何復雜形狀或極小砂輪均可制造，基體可再利用。	廣泛用于玻璃、陶瓷、鏡片、寶石、鐵氧體磁性材料、水晶、各種材料特殊型面，小孔磨削及異型開口磨具、成型砂輪。冷激鑄鐵、灰鐵、鑄造合金鋼、鈦合金等金屬材料，機械加工和復雜成型磨加工和修整滾輪等。	P	長	強
樹脂結合劑	抗壓結合強度高，耐磨性好，具有一定的彈性和韌性，不易燒傷工件和產生碎屑，加工面佳，擁有耐熱和耐堿性。	廣泛用于硬質合金、光學玻璃、精密金屬陶瓷、鋼、鋁、銅、鐵、高速鋼、鈦鋼、不銹鋼、木材、橡膠、塑料、石材、耐熱合金鋼、半導體、磁性材料及金屬材料的荒磨、粗磨、半精、精磨、珩磨等超精密加工，拋光和切割等。	B
陶瓷結合劑	自銳性好，易修整。砂輪有氣孔利于排削散熱，加工精度高，拉伸彈性模量高，適用范圍廣，有較好的容削空間，切削鋒利。	廣泛應用于超硬刀具、材料加工、硬質合金刀片、金剛石復合片(PCD刀具)、PCBN刀具單晶刀具精磨加工以及復合片。曲軸、長軸、絲桿、凸輪軸、微型軸承、大型精密工件、儀表等合金的精磨，終磨。	V
金屬結合劑	硬度高、抗磨耗性大、能廣泛滿足制造形狀復雜且要求有一定氣孔的工件，不易燒傷表面、壽命長，砂輪保持力佳，硬度高，拉伸彈性模量高。	應用于鎢鋼輥環成型玻璃磨邊成型、陶瓷、石材等負荷磨削。硅片磨邊成型、光學曲線、砷化鉀、硅晶片研磨、鐵粉芯等。	M

金剛石和立方氮化硼中外粒度對照表
普標	中國 GB/T6406-1996		英國標準 ISO6106-1979			歐共體 FEPA-1977 西德 DIN 848-88		美國 ANSIB74.16-197 日本 JIS 4130-1982		蘇聯 OCT 9202-80
粒度	粒度	尺寸	粒度	粒度	尺寸	粒度	尺寸	粒度	尺寸	粒度	尺寸
22#	18/20	1000/850	1001	18/20	1000/850	D1001	1000/850	18/20	1000/850	16#	1250/1000
24#	20/25	850/710	851		850/710	D851	850/710	20/30	820/600	20#	1000/800
30#	25/30	710/600	711		710/600	D711	710/600	20/30	820/600	24#	800/630
36#	30/35	600/500	601		600/500	D601	600/500	30/40	600/425	30#	630/500
40#	35/40	500/425	501		500/425	D501	500/425	30/40	600/425	36#	500/400
46#	40/45	425/355	426		425/355	D426	425/355	40/50	425/300	46#	400/315
54#	45/50	355/300	356		355/300	D356	355/300	40/50	425/300	46#	400/315
60#	50/60	300/250	301	50/60	300/250	D301	300/250	50/60	300/250	60#	315/250
70#	60/70	250/212	251		250/212	D251	250/212	60/80	250/180	70#	250/200
80#	70/80	212/180	213		212/180	D213	212/180	60/80	250/180	80#	200/160
90#	80/100	180/150	181	80/100	180/150	D181	180/150	80/100	180/150	80#	200/160
100#	100/120	150/125	151	100/120	150/125	D151	150/125	100/120	150/125	100#	160/125
120#	120/140	125/106	126	120/140	125/106	D126	125/106	120/140	125/106	120#	125/100
150#	140/170	106/90	107	140/170	106/90	D107	106/90	140/170	106/90	150#	100/80
180#	170/200	90/75	91	170/200	90/75	D91	90/75	170/200	90/75	150#	100/80
200#	200/230	75/63	76	200/230	75/63	D76	75/63	200/230	75-63	180#	80/63
240#	230/270	63/53	64	230/270	63/53	D64	63/53	230/270	63/53	240#	63/50
280#	270/325	53/45	54	270/325	53/45	D54	53/45	270/325	53/45	280#	50/40
	325/400	45/38	46	325/400	45/38	D46	45/38	325/400	45/38	280#	50/40

尊貴的客戶你好，收到貨后請認真檢查核對，如有數量、尺寸、材質、缺口或其他破損問題，請停止使用并在2個工作日內聯系我方。
● 在砂輪裝機前，請務必將機床電源關掉并找到砂輪標有旋轉方向處、要與機床回轉方向一致，相反則切割不鋒利，難以發揮砂輪的性能。
● 將砂輪裝入法蘭時，請勿用木錘敲擊強行安裝。法蘭安裝時，螺絲請以對角線的順序位置均等扭緊，確保要緊，不得松脫。
● 使用濕磨加工時，請?zhí)貏e注意研磨液不能中斷。
● 請勿做變更砂輪形狀的追加后加工，若實在有需求，請先接洽本公司。
● 凡是遇到砂輪的形狀及尺寸與磨床指定尺寸（砂輪外徑、厚度、孔徑）有不相搭配的情況，請勿使用。
● 磨削過程中若發現異常，應立即停機，排查原因并聯系我司，24小時在線提供指導服務。
● 砂輪的基材若是鐵制品，請勿將其表面的防銹劑擦除干凈?；娜羰翘沾芍破罚?qǐng)于安裝前，先以木錘輕輕敲打砂輪側面，并檢查敲打的聲音。
● 當磨削不夠鋒利時，要對砂輪進行修整開刃，若繼續使用會出現過熱、超負荷而使砂輪破損的可能。
● 砂輪回轉中，嚴禁用手操作進行磨削，更不能用手及身體接觸砂輪。
● 使用砂輪時可能會產生火花，因此不可在可能引火或者爆炸環境中使用。
